Сверлильный станок из рулевой рейки





Сверлильный станок из рулевой рейки

На многих самодельных сверлильных станках используется пружинный амортизатор, однако мы рассматриваем конструкцию, в которой в качестве амортизирующего элемента выступает рулевая рейка, входящая в комплектацию отечественных автомобилей ВАЗ. Применение такой рейки позволяет обеспечить более плавный ход основной рамки и рабочей головки, а также стабильную и точную работу подъемного механизма. Электродвигатель самодельного станка, который будет отвечать за вращение сверла, также крепится к основной рамке при помощи специально подобранного держателя. В зависимости от того, какой электродвигатель вы будете использовать для сборки своего станка, к нему подбирается зажимной патрон для сверл и при помощи переходников соединяется с валом приводного агрегата. Если электродвигатель, который вы установите на свой станок, не рассчитан на стандартное напряжение электрической сети 220 В, то для него вам необходимо будет подобрать соответствующий блок питания. Сверлильная голова станка с двигателем от стиральной машины. В качестве зажимного устройства, в котором будет фиксироваться обрабатываемая деталь, можно использовать тиски, представляющие собой наиболее универсальное и надежное приспособление. Как подобрать комплектующие Чтобы сверлильный станок, который вы соберете своими руками, не вызывал никаких проблем при работе и устраивал вас своими техническими возможностями, необходимо подобрать для его сборки соответствующие комплектующие. Поскольку станина является несущим элементом оборудования, то выбору материалов для ее изготовления следует уделить особое внимание. Наиболее простой вариант сделать станину своими руками. Можно использовать для этого металлическую пластину достаточной толщины, чтобы она была в состоянии обеспечивать устойчивость всему аппарату. Самодельное основание и стойка сверлильного станка. В качестве стойки, к которой будет крепиться подъемный механизм вашего самодельного станка, можно использовать металлический уголок или швеллер. Подбирать размеры такого элемента следует таким образом, чтобы он смог выдерживать все нагрузки, которые будут возникать в процессе выполнения обработки. Выбранная стойка приваривается к поверхности станины, и полученное соединение дополнительно усиливается ребрами жесткости. К нижней поверхности листа, который будет выступать в качестве станины, можно приварить ножки и предусмотреть возможность их крепления к верстаку. В таком.

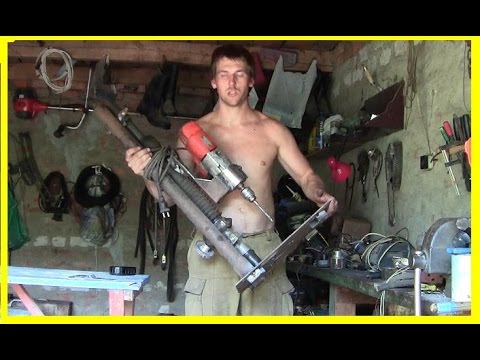

Действовать можно и в соответствии со следующей несложной инструкцией. Сначала изготавливается станина, к которой привариваются ножки для надежной установки на верстаке. В металлическом листе, который служит верхней частью основания станины, выполняются отверстия для крепления зажимных приспособлений. К основанию станины приваривается несущая стойка, которая дополнительно укрепляется ребрами жесткости в месте крепления. К несущей стойке надежно крепится рулевая рейка от автомобиля, на нее монтируется рукоятка для вращения и регулируется ее ход. Для дрели изготавливается специальное крепление, при помощи которого инструмент присоединяется к рулевой рейке в том месте, где на ней имеются монтажные болты. Сделать это несложное по конструкции крепление поможет соответствующее видео или чертежи такого устройства. После того как дрель будет соединена с рулевой рейкой, необходимо отрегулировать правильность ее пространственного положения относительно поверхности рабочего стола. После сборки проверяется надежность крепления всех конструктивных элементов, а сам станок тестируется. Сборка станка на основе отдельного электродвигателя Сделать своими руками сверлильный станок можно и с отдельным электродвигателем в качестве привода. Это несколько сложнее и дольше, чем при использовании дрели. Отдельный приводной двигатель потребует изготовления дополнительной площадки для крепления с обратной стороны рулевой рейки, а также рамки, на которой будет размещаться шпиндель станка, вращающийся в подшипниковых опорах. Узел ременной передачи и натяжитель ремня Основную сложность при реализации такой конструктивной схемы самодельного станка составляет передача вращения от электродвигателя к шпиндельному узлу, который размещается с противоположной стороны рулевой рейки. Наиболее популярной и эффективной является ременная передача, которой соединяют шкив на валу электродвигателя со шкивом, смонтированном на шпиндельном узле. Для оснащения такого станка лучше всего использовать заводской шпиндель, для которого несложно подобрать зажимной патрон и все остальные комплектующие. Поскольку в конструкции самодельного станка, который будет собран по такой схеме, будет присутствовать много открытых вращающихся элементов, в целях безопасности, а также для их защиты от засорения желательно изготовить для них кожух. Главная Оборудование для обр.


Сверлильный станок из рулевой рейки
В первую очередь подбирают материал для станины. В легких станках, типа агрегатов для печатных плат, станину можно делать даже из.
Сверлильный станок из рулевой рейки
Сверлильный станок оборудование, которое не будет лишним в любой домашней мастерской. Собрать своими руками такое оборудование можно из автомобильной рулевой.
Сверлильный станок из рулевой рейки
Вариант изготовления крепления для дрели Тип конструкции основной рамки и держателя, а также материал для их изготовления выбирают в зависимости.
Сверлильный станок из рулевой рейки
Рекомендуемый размер рабочей поверхности составляет 3040 см. Опорные части изготавливаются из двух швеллеров 306030 мм. Для регулировки положения конструкций можно.
Сверлильный станок из рулевой рейки
Также движку наверняка потребуется отдельный блок питания, который располагают на станине или возле нее. Да и всю конструкцию лучше будет.
Сверлильный станок из рулевой рейки

Сверлильный станок из рулевой рейки

Сверлильный станок из рулевой рейки

Сверлильный станок из рулевой рейки

Сверлильный станок из рулевой рейки

Сверлильный станок из рулевой рейки
