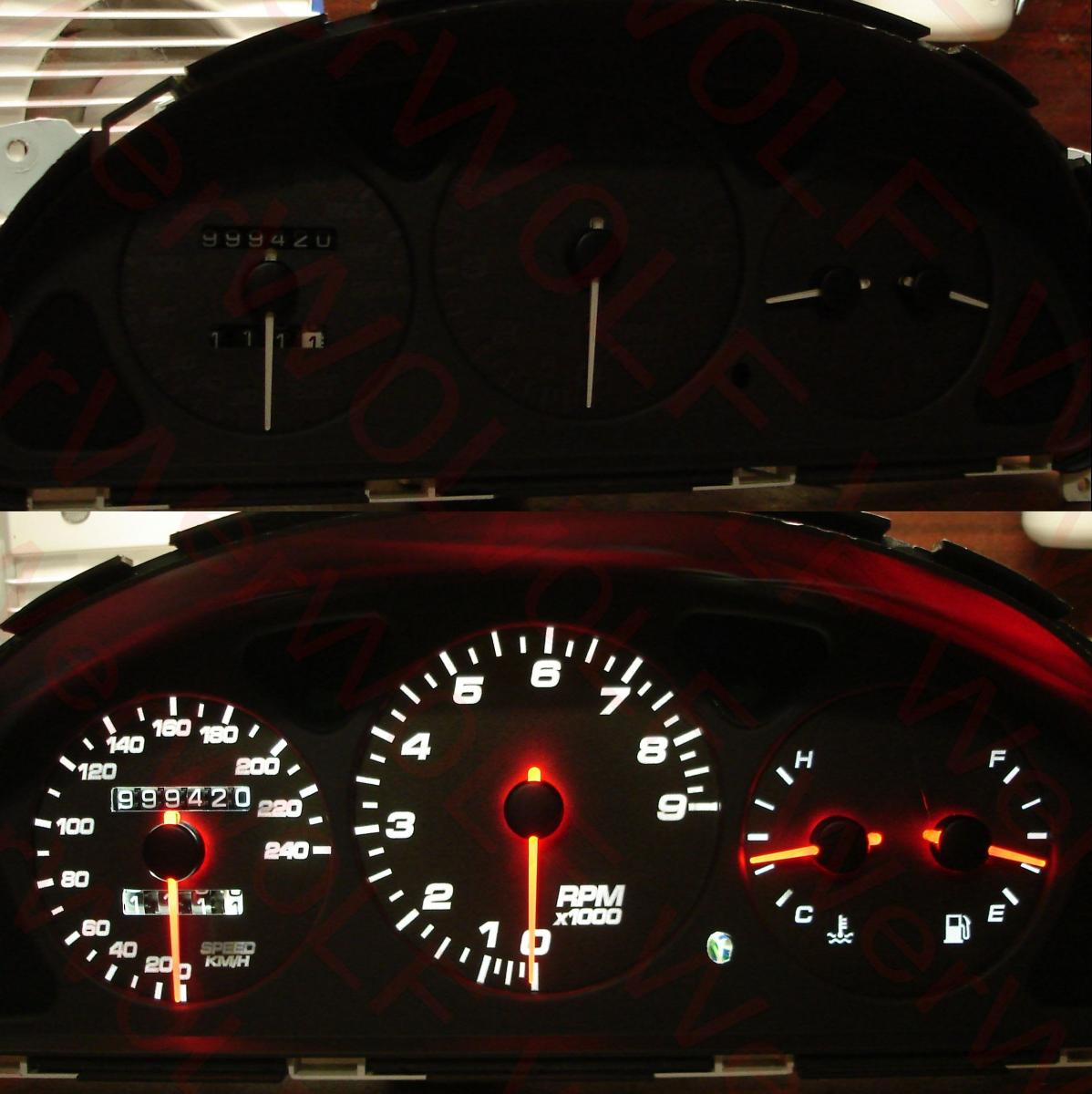

Автор: dukesb Дата: просмотров: 26245 Фотографии запуска оптитронной панели Автомобиль - Subaru Legacy B4 - 2000 первый этап запуска второй этап запуска третий этап запуска последний этап запуска минимальная яркость панели максимальная яркость панели.

Кстати, в сервис-мануалах для европеек годов параметры датчика внешней температуры указаны несколько иные, чем реально в американке годов. Учитывая, что «оптитрон» показывает у меня сейчас нормальную температуру (и, значит, в европейке датчик такой же, как в американке либо датчик с 2005 года стали ставить другой, либо в мануалах опечатка. Стабилизированные 5 вольт на одной из контактных площадкок этого резистора уже есть. Обратите внимание, что резистор желательно взять с малой погрешностью (если это SMD, то с четырехзначной маркировкой так как от него зависит точность показаний. Для тех, кто собирается ставить еще и климат-контроль от европейки, последние две переделки (перемычка и резистор) можно пропустить, но нужно подвести провода от блока управления климатом к приборке. Один с 8 контакта климата на B22 приборки (опорное напряжение 5, источник-стабилизатор стоит в блоке управления климата и второй с 5 контакта климата на B21 приборки (там уже есть розовый провод от датчика температуры, подключать надо параллельно с ним). Засада третья, подсветка кнопок Подсветка в кнопках и магнитоле (если она штатная) теперь горит постоянно на максимуме, а это непривычно и неправильно. Проблема в том, что в «оптитроне» цепь регулировки яркости не распаяна, вместо нее стоят просто перемычки на массу. Две синие перемычки JP201 и JP202 придется отпаять. Между ними предусмотрено место для n-канального полевого транзистора (сигнал на выходе процессора 0-5 вольт, соответственно, транзистор нужен с напряжением отсечки в районе 2-3 вольт я поставил Infineon 32N03L, благо на старых материнских платах этого добра навалом. Но это еще не все. Не распаяны также резистор (в оригинале 10 кОм) и конденсатор (1200 пФ) в цепи затвора на отмеченных позициях. Ставим нужные элементы (в принципе резистор можно и закоротить, а емкость просто не ставить). Теперь подсветка кнопок и магнитолы будет регулироваться одновременно с самой приборкой. Для себя я решил, что попутно с заменой приборки переделаю также и всю подсветку кнопок на белую.


Оптитронную приборную панель
Здесь, однако, оказалась еще одна засада. Дело в том, что регулировка яркости производится ШИМ-модуляцией на частоте около 200 Гц, и.
Оптитронную приборную панель
Тем более, что он также относится к пассажирской подушке. В итоге я собрал внутри индикатора приведенную выше схему (без конденсатора.
Оптитронную приборную панель
Автор: dukesb Дата: просмотров: 26245 Фотографии запуска оптитронной панели Автомобиль - Subaru Legacy B4 - 2000 первый этап запуска второй.
Оптитронную приборную панель
Распишу по-пунктам 1) Тащить можно всё что хочешь свое. Вплоть до масла на ТО свое тащить (они будут возникать, грузить.
Оптитронную приборную панель
В отличие от американки появляется «вежливое включение» - шкалы загораются плавно на неполную яркость при открытии водительской двери. Второй шаг.
