Электроспусковые механизмы. Электроспусковой механизм представляет собой механизм, функционирование которого связано с использованием электрической энергии. Электроспуск предназначен для дистанционного (на расстоянии) управления работой спускового механизма пулемета. Пулеметы с электроспусками получили название танковых пулеметов. Электроспуски отделяются от пулеметов при техническом обслуживании и ремонте. Из пулеметов СГМТ, ПКТ и КПВТ стрельба ведется только с помощью электроспусков, поэтому они применяются только в бронеобъектах. Изделие НСВТ является универсальным, так как имеет ручной спусковой механизм и отделяемый электроспуск (рис. 35). Применение электроспуска улучшает возможность применения пулемета. Для ручного (механического) спускового механизма время спуска составляет 0,11-0,18 с, для электромагнитного спускового механизма 0,07-0,09 с, а для электрозапального1 спускового механизма 0,005-0,006 с. Еще более наглядным является сравнение времени срабатывания ударного механизма, которое составляет для механического ударного механизма 0,0060,01 с, а для электрозапального время срабатывания принимают равным «0». Рис. 35. Электроспуск изделия НСВТ : 1 крышка; 2 якорь; 3 фланец; 4 прокладка; 5 корпус; 6 толкатель; 7 катушка К недостаткам электроспуска относятся сложность конструкции и более трудоемкий ремонт по сравнению с механическим спусковым механизмом. Электроспуски пулеметов ПКТ (рис. 36) и СГМТ (рис. 37) аналогичны по устройству, многие детали этих электроспусков имеют полную взаимозаменяемость. Отличаются эти электроспуски способом крепления к ствольной коробке: в пулемете ПКТ электроспуск крепится в вертикальных пазах затыльника, а в пулемете СГМТ в отделяемом затыльнике. Несмотря на различие в устройстве электроспусков, основу конструкции любого из них составляет электромагнит, внутри которого размещается якорь с толкателем. Электрический ток к электромагниту подводится с помощью бронированного кабеля от электрооборудования боевой машины (генератор, аккумуляторы). При прохождении тока по обмоткам электромагнита происходит взаимодействие магнитного поля с якорем, который начинает перемещаться под воздействием силы магнитного притяжения. Усилие движущегося якоря через толкатель передается на систему рычагов, обеспечивая тем самым снятие затворной рамы, затвора пулемета с боевого взвода шептала. Наибольшая эффективность электромагнита достигается за счет минимальной величины остаточной части рабочего воздушного зазора, т. е. того зазора, который.

Рис. 32. Ударно спусковой механизм гранатомета в собранном виде и в разобранном виде: 1 курок; ( а спица курка с насечкой; б боевой выступ; в предохранительный выступ, г отверстие для оси курка 2 предохранитель спуска ( б буртик; е гнезда; ж стопор; з пружина 3 спусковой крючок (и верхний зуб; к отверстие для оси; л хвост; м нижний зуб 4 стержень с боевой пружиной ( н стержень; п боевая пружина; р головка; с малый выступ; т большой выступ; у отверстие для выколотки 5 шептало ( ф зуб шептала, х отверстие для винта, ц винт) Ударниковый механизм ударный механизм, в котором все детали, передающие энергию удара, размещены в затворе и (или) на затворной раме и сопровождают затвор и (или) затворную раму в их движении. Ударниковые механизмы применяются в пулеметах СГМТ, ПК, ПКТ, ДШКМ, КПВТ и др. В этих механизмах затворная рама (затвор пулемета КПВТ ) выполняет роль курка. Рис. 33. Соединение ударника с затворной рамой в пулемете ПК: 1 затворная рама, 2 ударник; 3 затвор Так, в пулемете ПК ударник через свой выступ жестко соединен с затворной рамой (рис. 33). В пулемете КПВТ ударник приводится в действие затвором. Спусковые механизмы. Спусковой механизм обеспечивает управление началом и окончанием стрельбы, так как в перерыве между стрельбами он удерживает во взведенном состоянии элементы ударного механизма, а при стрельбе освобождает их. В винтовке СВД (рис. 34 пулеметах СГМТ, КПВТ и изделии НСВ спусковой механизм скомпонован в отдельном корпусе. Такая конструкция спускового механизма обеспечивает доступ к нему при техническом обслуживании и ремонте, так как при этом отделяются не отдельные детали, а весь механизм в сборе. Рис. 34. Ударно-спусковой механизм винтовки СВД: 1 спусковая скоба; 2 курок со стержнем; 3 боевая пружина; 4 шептало с пружиной; 5 автоспуск; 6 разобщитель; 7 спусковой крючок; 8 спусковой рычаг; 9 спусковая пружина; 10 предохранитель с пружиной; 11 защелка магазина; 12.


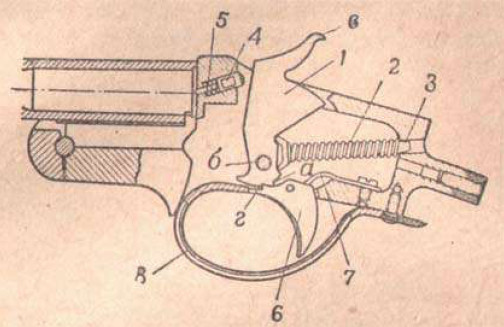

Курковые механизмы
В неавтоматическом оружии иногда взведение ударника осуществляют комбинированно. Например, в магазинной винтовке обр. 1891/30 годов взведение ударника происходит при отпирании.
Курковые механизмы
Непосредственно наносит удар по капсюлю боек или элемент ударника. Боек деталь ударного механизма, непосредственно воздействующая на капсюль для его воспламенения.
Курковые механизмы
В зависимости от вида энергии, сообщаемой средству воспламенения (капсюлю, электрозапалу, электрокапсюлю) для производства выстрела, различают механизмы механического действия и электроспусковой.
Курковые механизмы
УДАРНЫЕ МЕХАНИЗМЫ, РАБОТАЮЩИЕ ОТ ВОЗВРАТНО -БОЕВОЙ ПРУЖИНЫ. Ударные механизмы, работающие от возвратно-боевой пружины, получили широкое распространение в пис.
Курковые механизмы
Электроспусковые механизмы. Электроспусковой механизм представляет собой механизм, функционирование которого связано с использованием электрической энергии. Электроспуск предназначен для дистанционного (на расстоянии).
Курковые механизмы

Курковые механизмы

Курковые механизмы

Курковые механизмы

Курковые механизмы

Курковые механизмы
