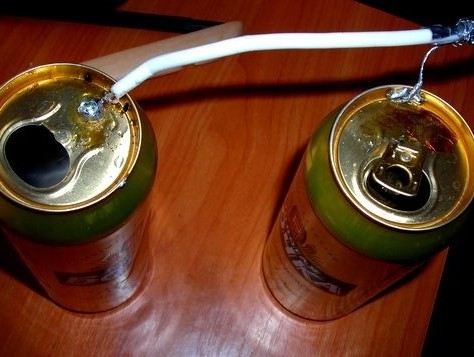

Простая антенна из банок пива для цифрового телевидения. (почти всеволновая пивная антенна) В данной статье я хочу рассказать "всю правду" о пивной ТВ антенне. Разберемся, антенна из пивных банок, это миф или реальность. В интернете самым распространенным вариантом является следующий: две банки разнесены на 7,5см и подключены к центральной жиле и оплетке телевизионного 75Ом кабеля. Однако такой вариант хорошо работает только при сильном сигнале и с коротким кабелем, т.е. по сути в идеальных условиях, когда из окна комнаты видна телевышка, или передатчик телесигнала находится в нескольких километрах. А если нужна антенна которая ловит сигнал в 30км? можно ли сделать правильную и главное простую антенну для цифрового телевидения из пивных банок? Можно!  Антенна получается достаточно широкополосной. Принимает весь диапазон ДМВ и сильные МВ сигналы. Прежде всего нужно несколько  углубиться в теорию. Что с точки зрения "классической  антенны" представляют собой две пивные банки разнесенные на расстояние от 10 до 120мм? Берем два типоразмера банок от пива: 0,5л (высота банки 168мм)  и 0,33л (высота банки 115мм) и начинаем считать каково соотношения размеров банок и частот ТВ каналов ДМВ диапазона. Две пивные банки с классической точки зрения (теория антенн) могут представлять собой либо разрезной полуволновой вибратор, либо разрезной волновой вибратор. Не буду утруждать техническими расчетами, сразу приведу таблицу применимости к телевизионным диапазонам. Кому интересны вычисления, смотрите книгу из старых 60-х годов: Карл Ротхаммель "Антенны в соответствующих разделах. Картинки из этой же книги. вид разрезного вибратора Объем банки, л Диапазон ТВ каналов полуволновой 0,33 до 34канала ДМВ 0,5. Нет каналов ТВ c такой частотой волновой 0,33 выше 57 канала ДМВ 0, каналы ДМВ Итак, нас прежде всего интересует диапазон ДМВ (именно в нем идет вещание цифрового телевидения в формате DTV-T2). В диапазоне ДМВ, две банки 0,5л. от пива являются разрезным волновым вибратором. Смотрим параметры волнового вибратора. Учитывая, что диаметр пивной банки находится в районе 1/10 длины волны, по графику примерно определяем (мысленно продолжаем линии коэффициент укорочения К0,75 и входное сопротивление двух банок от пива около 600Ом. Получается.

Э то излучатель с входным сопротивлением в 600Ом без какого либо согласования подключен к кабелю 75Ом. Как уже говорилось, такая конструкция работает только в непосредственной близости от телевышки. А нам хочется принимать в сложных условиях приема. Правильная пивная антенна. Наконец то переходим к самодельной конструкции самой простой, но эффективной антенны из банок пива. Нам потребуется (в скобках указано кол-во для антенной решетки из 8-ми пивных банок банки от пива 0,5л - 4шт. (Для продвинутого варианта антенной решетки 8 банок алюм. одножильный провод диаметром 2,5мм - 1м (для решетки из 8-ми банок - около 2м трансформатор 300Ом/75Ом 1шт. Так же может называться "согласующее устройство 300/75" или "адаптер для телескопической ВТ антенны". В магазине стоит порядка 0,5 ; саморезы с пресшайбой 6шт. (для решетки 14шт диэлектрическое основание, доска, лист фанеры, оргстекло и т.п. размерами 150300мм. (Для решетки 1501000) Схема простой антенны для телевизора из банок пива приведен ниже. К точкам а а' подключается трансформатор 300/75. На рисунке приведены размеры для 33 канала ДМВ. На этом канале "идет" первый мультиплекс в г.Миассе. При необходимости можно пересчитать размеры на другую частоту. Расстояние между проводами, которые соединяют банки верхнего и нижнего уровня должно быть 14мм, при диаметре провода 2,5мм. В этом случае проволочная линия имеет сопротивления порядка 300Ом. Это нужно для согласования. Если провод с другим диаметром - нужно пересчитать расстояние между проводниками, оно должно быть примерно равно  5,5 диаметрам провода. Пивные банки верхнего уровня с Rвх600Ом. включены параллельно банкам нижнего уровня Rвх600Ом. Общее сопротивление в точках а а' около 300Ом, что согласуется с сопротивлением двухпроводной линии. В этой конструкции расстояние между банками верхнего и нижнего уровня, в принципе, можно взять другим  0,3- 0,6, здесь главное, чтобы точка питания антенны находилась ровно посередине между банками. Расстояние по ширине по крайним точкам банок должно быть 0,75 средней длины волны. Напомню, что 0,75 это коэфф. укорочения волнового вибратора. Практическое воплощение конструкции антенны из пивных банок для приема цифрового телевидения. Размечаем доску, зачищаем алюм. провод от изоляции.


Как сделать антенна из пивных банок
Геометрические размеры антенны я не привожу по причине, изложенной в конце статьи. Для обеспечения расположения банок относительно друг друга на.
Как сделать антенна из пивных банок
Опорный и удерживающий мачту в вертикальном положении кронштейны были с помощью электродуговой сварки сделаны из стальных отрезков уголков, трубы и.
Как сделать антенна из пивных банок
Э то излучатель с входным сопротивлением в 600Ом без какого либо согласования подключен к кабелю 75Ом. Как уже говорилось, такая конструкция работает.
Как сделать антенна из пивных банок
Шилом прокалываем  отверстие для самореза. Вворачиваем изнутри банки саморез, он своей шляпкой будет прижимать стенку банки к алюм. проводу. Чтобы завернуть саморез.
Как сделать антенна из пивных банок
Простая антенна из банок пива для цифрового телевидения. (почти всеволновая пивная антенна) В данной статье я хочу рассказать всю правду.
