Чертеж фасада





Чертеж фасада

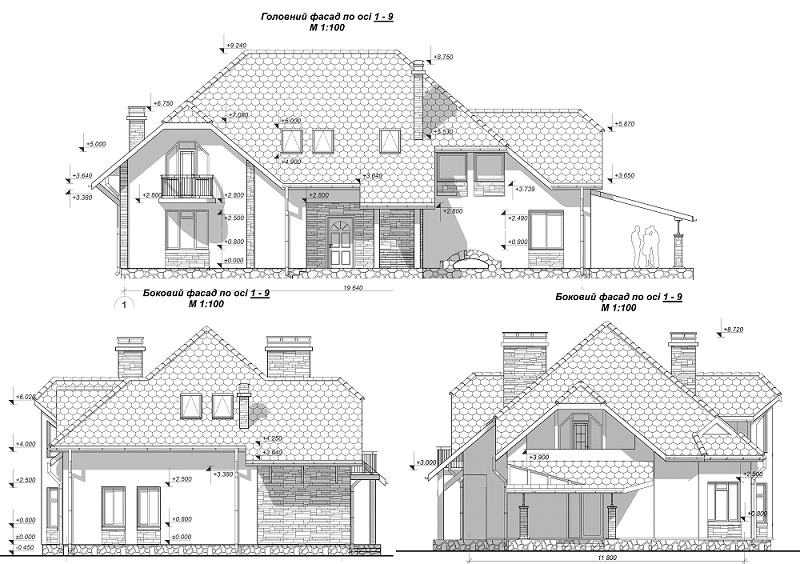

Фасады зданий в рабочих чертежах выполняют в линиях без теней. Большая выразительность рабочего чертежа может быть достигнута за счет разной толщины линий. На чертежах фасадов наносят: - координационные оси, проходящие в характерных местах; - отметки уровней земли, цоколя, верха и низа проемов, парапета, козырька над входом и других характерных для этого сооружения элементов; - маркируют панели, окна и двери. Фасады в демонстрационных чертежах играют важную роль, так как в них наиболее наглядно отражается замысел архитектора и инженера (авторов проекта). Фасады дают представление о структуре, пластике, фактуре здания, цвете ограждающей поверхности, связях здания с окружающим пространством (рис. 1). Рис.1. Различные фасады двухэтажного коттеджа с 4-х сторон. От назначения здания, характера его архитектуры и масштаба чертежа зависит выбранный прием графического выполнения фасада здания. Несмотря на разнообразие графических приемов выполнения фасадов чертеж должен быть предельно точным по рисунку, лаконичным и простым для восприятия. В современной графике оформления чертежей фасадов применяют разные приемы: линейный, монохромный светотеневой и полихромный. Выполнение фасадов в линейной графике для иллюстративных чертежей встречается редко, в основном этот прием используется в случае отсутствия пластики фасада и при ярко выраженном силуэте здания. Тогда достаточно линейный чертеж покрыть легким прозрачным слоем разведенной туши или акварелью. Линии чертежа могут иметь градации по толщине, что обогащает изображение (рис. 2). Рис. 2. Пример оформления фасада. Светотеневая монохромная графика (одноцветная) выполнения фасада наиболее наглядный прием выражения архитектурной формы и пространства на чертеже (рис. 3). Моделировка формы светотенью может быть передана двумя способами: отмывкой и штрихом. Отмывка классический прием передачи светотени. Отмывка выполняется разбавленной тушью, акварелью или настоем чая. Благодаря прозрачности наносимых кистью слоев добиваются тончайших нюансов света и тени. Такой же эффект может быть получен, если обработать поверхность бумаги пером, рейсфедером или рапидографом, используя приемы штриховой техники и меняя направление, толщину, длину и характер штриха (прямой, косой, криволинейный, состоящий из различных сочетаний черточек и точек) и т.д.

Сегодня при строительстве применяют долговечные материалы, позволяющие не просто возвести крепкое здание, но и придать ему эстетически красивый вид. Таким образом, необходимо правильно выбирать строительные материалы. Очень важно оформление фасадов зданий при проектировании дома, особенно если речь идёт о дипломных проектах. Представьте себе проект, который сочетает в себе аккуратные строительные чертежи, правильно украшенные градиентом, заливкой и ровной штриховкой. Это сразу поднимает уровень вашего проекта. Поэтому в этом уроке рассмотрено черчение фасада здания в автокаде (AutoCAD ). При вычерчивании фасада дома, необходимо внизу разместить его план. Лучше всего дополнительно использовать разрез здания. По плану мы выставляем горизонтальные линии-лучи. Их необходимо устанавливать в углах дома, в начале и конце оконных и дверных проёмов. Так у нас получаются линии чертежа, обозначающие стены и формирующие оконные и дверные блоки. Для ориентирования по вертикали дверей и окон используется разрез. Если последний не готов, то можно отталкиваться точки, обозначающей высоту пола первого этажа, в этом случае чертить сложнее, так как одновременно нужно выполнять работу по замене разреза (считать высоты точек начала и конца проёмов). После того, как с разреза снесены линии, обозначающий верх пола, необходимо также сести линии, которые станут линиями окон и дверей. Если удалить лишние эллементы, то получатся оконные и дверные блоки. Вторым моментов является хорошая компоновка чертежей, таблиц и текста на ватманах. Чертежи должны располагаться в определённой последовательности. Конечно, очень строгих требований в этом нет, однако с основными факторами следует ознакомиться. С ними вы можете ознакомиться, взглянув на готовые дипломные работы или посмотрев видео урок компоновка дипломного проекта.


Чертеж фасада
При применении перечисленных выше графических приемов степень общей интенсивности тона фасада зависит от характера изображаемого здания, среды, окружающей его, и.
Чертеж фасада
Фасады зданий в рабочих чертежах выполняют в линиях без теней. Большая выразительность рабочего чертежа может быть достигнута за счет разной.
Чертеж фасада
Иногда, выполняя чертежи фасадов зданий, сочетают разные графические приемы: классическую отмывку и линейную графику, отмывки или штриховки с гуашью или.
Чертеж фасада
Сегодня при строительстве применяют долговечные материалы, позволяющие не просто возвести крепкое здание, но и придать ему эстетически красивый вид. Таким.
Чертеж фасада
